一、產品簡介

1、簡介
螺紋連接渦輪流量計是一種流量測量?jī)x表，測量無雜質、無腐蝕液體的流量和總量。螺紋連接渦輪流量計與相應的流量積算儀表配套可用于測量液體的流量和總量。廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的渦輪流量計可以應用于制藥行業。

2、工作原理

當被測液體流過傳感器時，在流體作用下，葉輪受力旋轉，其轉速與管道平均流速成正比。葉輪的轉動周期地改變磁回路的磁阻值，檢測線圈中的磁通隨之發生周期性變化，產生頻率與葉片旋轉頻率相同的感應電動勢，經放大后，進行轉換和處理。

二、產品特點

●高**度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；

●輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；

●可獲得很高的頻率信號（3~4kHz），信號分辨力強；

●范圍度寬，中大口徑可達1:20，*********為1:10；

●結構緊湊輕巧，安裝維護方便，流通能力大；

●適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；

●可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便；

●重復性好短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可獲得高的**度,是各個廠家優先選用的流量計。

三、技術參數

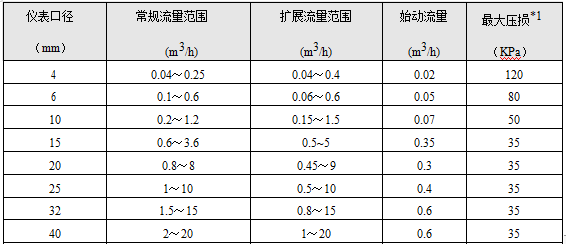

1、流量特性

2、機械特性

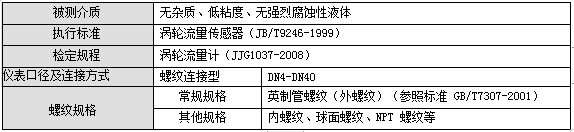

（1）通用特性

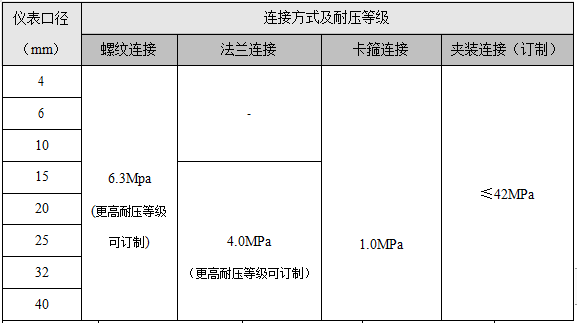

（2）耐壓等級

（3）材質說明

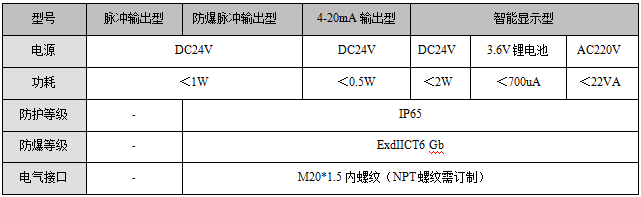

（4）電氣特性

四、產品選型

一、選型表

型號	代碼	說明
		渦輪流量計
公稱通徑	4	4mm
	6	6mm
	----	----
	150	150mm
	200	200mm
類型	N	傳感器型：+12V或24V供電，輸出三線制脈沖信號
	A	變送器型：+24V供電，輸出二線制4～20mA
	B	智能型：鋰電池供電，現場顯示無信號輸出
	C	智能型：+24V供電，現場顯示并輸出二線制4～20mA
	C1	智能型：+24V供電，現場顯示并帶有RS486通訊協議
	C2	智能型：+24V供電，現場顯示并帶有HART通訊協議
精度等級	5	0.5級
	10	1.0級
	2	0.2級（協商訂貨，周期較長）
渦輪類型	W	擴展測量范圍
	S	標準測量范圍
材質	S	304不銹鋼
	L	316（L）不銹鋼
防爆	N	非防爆型
	E	防爆型，ExdⅡBT6
壓力等級	N	常規(參照工作壓力表)
	H（X）	高壓(參照工作壓力表

注：DN15～DN40常規為螺紋連接，如希望采用法蘭連接，請?jiān)凇肮Q通徑”后加“（FL）”

例如，選用一臺法蘭連接式非防爆型渦輪流量計測量水，需要脈沖信號輸出，管道為DN40，要求精度0.5級，304不銹鋼材質，
儀表耐壓16MPa，測量范圍為標準量程，其產品型號應為：LWGY-40（FL） /05/S/S/N/H16

二、安裝注意事項

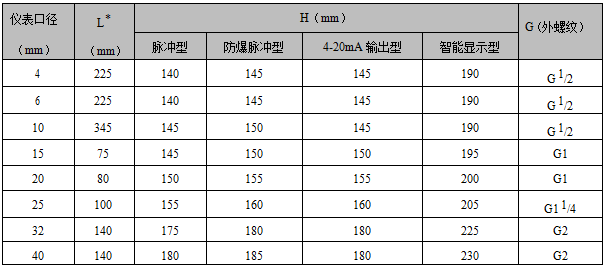

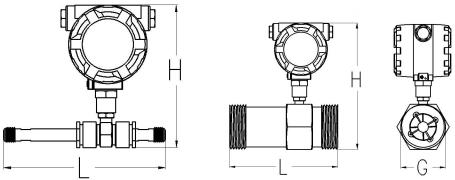

1、安裝尺寸

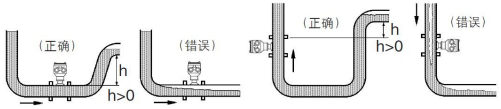

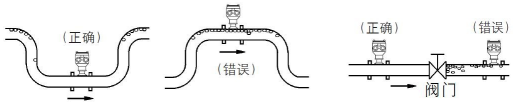

2、安裝位置

管道充滿液體。重要的是，在任何時候，保持管道內充滿液體，否則流量顯示會受到影響，可能會導致測量誤差。

避免氣泡。如果有氣泡進入測量管，流量顯示可能會受到影響，可能會導致測量誤差。

3、安裝場所和要求

（1）傳感器應安裝在便于維修，管道無振動、無強電磁干擾與熱輻射影響的場所。

（2）水平安裝傳感器要求管道不應有目測可察覺的傾斜（一般在 5°以內），垂直安裝傳感器管道垂直度偏差亦應小于 5°。

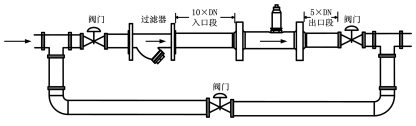

在不能停流的場所，應裝旁通管和**的截止閥（見圖 4-7），測量時要確保旁通管無泄漏。

（3）在新鋪設管道裝傳感器的位置先接入一段短管代替?zhèn)鞲衅?，待“掃線”工作完畢，確認   管道內清掃干凈后，再正式接入傳感器。

（4）若流體含雜質，則應在傳感器上游側裝過濾器，管道內應定期清理排放沉淀雜質；若被   測液體含有液體，則應在傳感器上游側裝消氣器。
過濾器和消氣器的排污口和消氣口要   通向安全的場所。

（5）傳感器安裝在室外時，應有避免直射陽光和防止雨淋的措施。

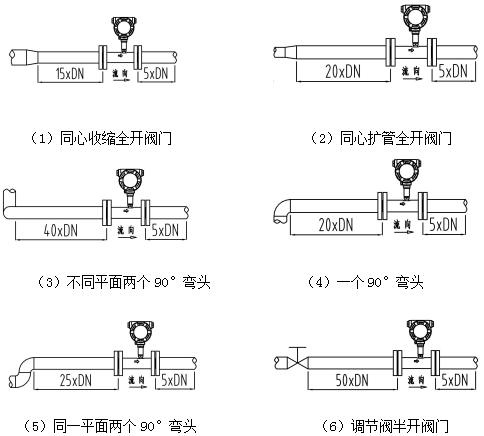

4、所需上下游直管段長度

渦輪流量計對管道內流速分布畸變及旋轉流是敏感的，進入傳感器應為充分發展湍流，   因此要根據傳感器上游側阻流件類型配備
必要的直管段或整流器，要求入口段和出口段直管段長度。
